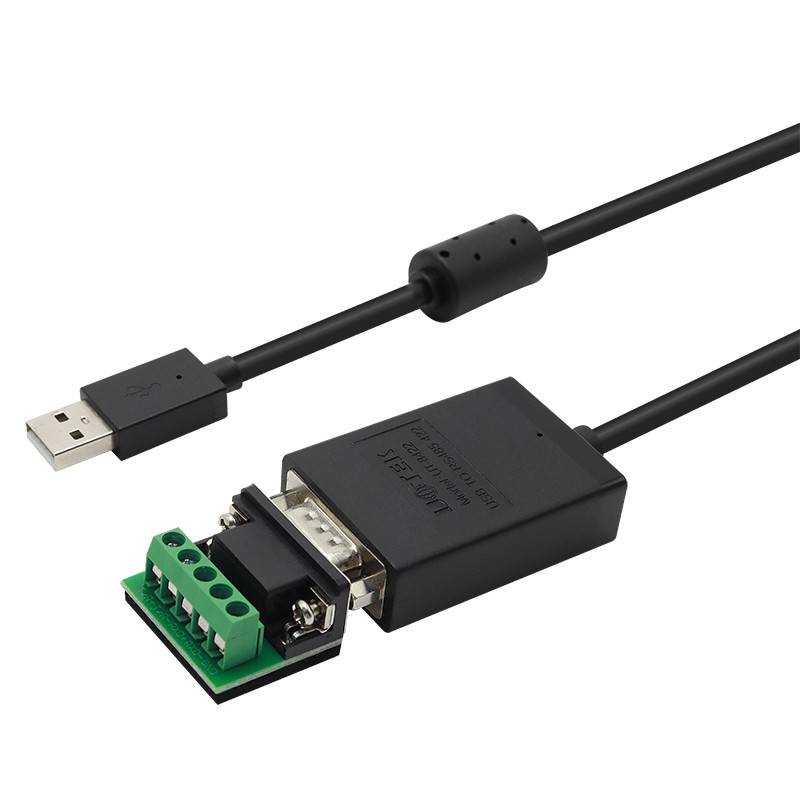

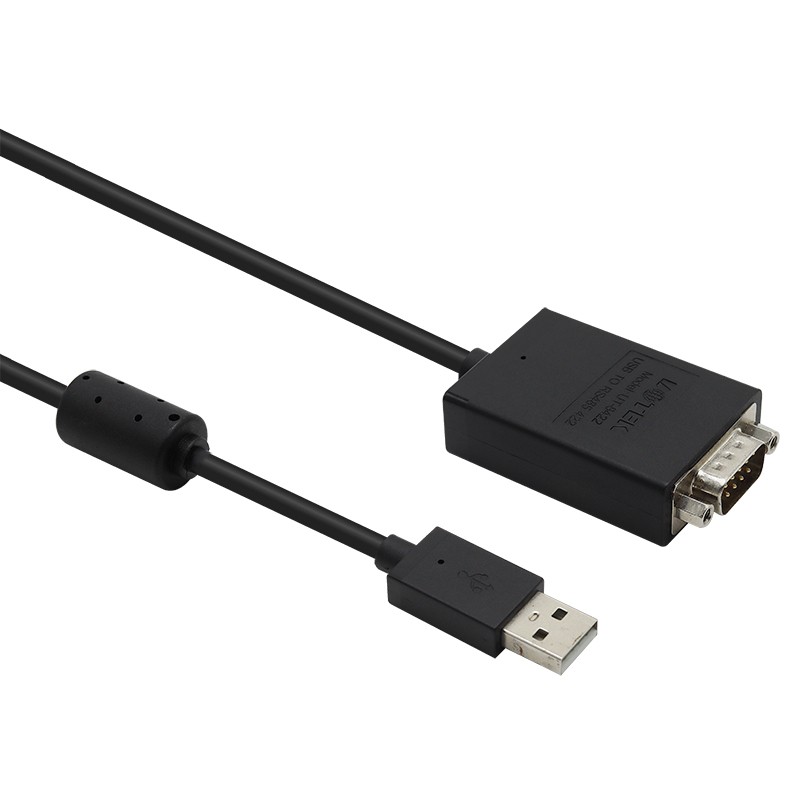

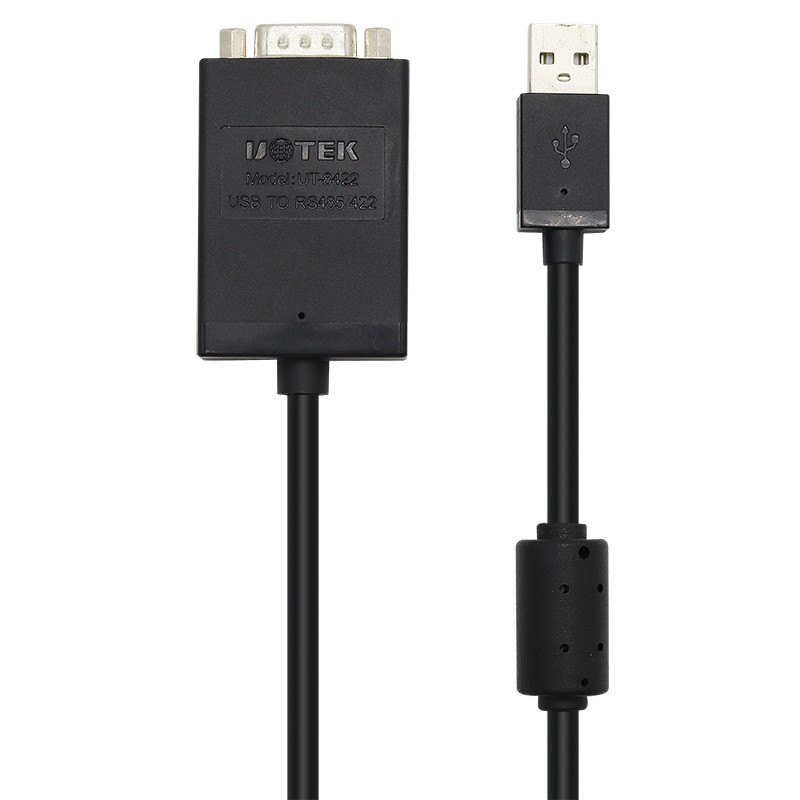

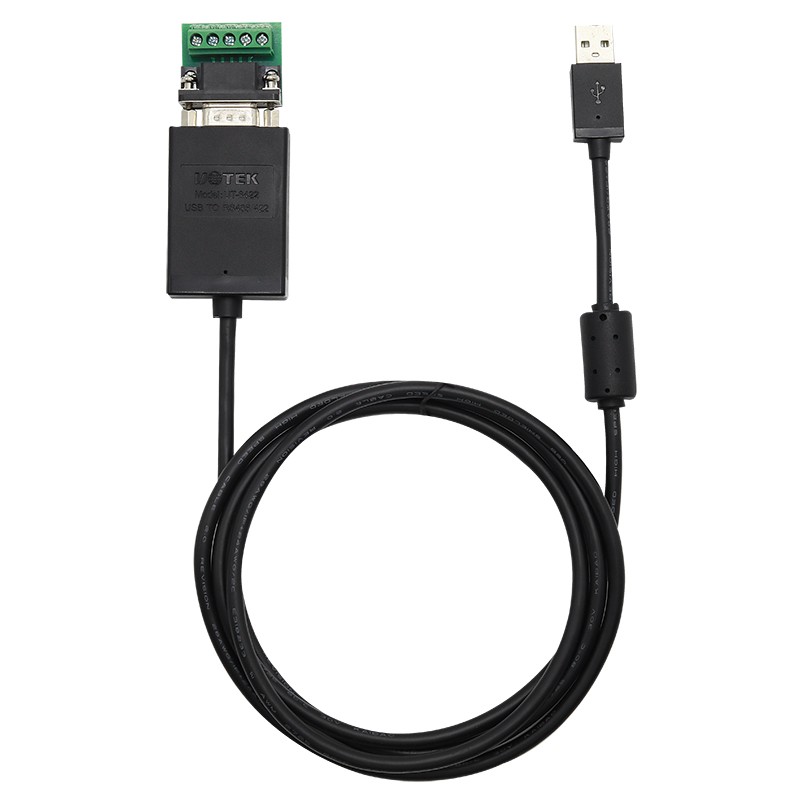

產品名稱：USB轉RS-485/RS-422 轉換器
規格型號：UT-8422
標準：符合 USBV1.1、1.0、2.0標準EIA RS-485、RS-422標準
USB信號： VCC、DATA+、DATA-、GND、FG
RS-485信號：T/R+、T/R-、GND
RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
工作方式 ：異步工作、點對點或多點、2線半雙工、4線全雙工
產品概述：
隨著PC產業的不斷發展,USB接口正在逐漸替代老式PC的各種低速外圍接口，然而目前工業環境中許多重要的設備仍然使用RS-485/RS-422接口界面設計，因此許多用戶使用USB到RS-485/RS-422轉換器來實現PC機與RS-485/RS-422設備之間的數據傳輸。
UT-8422是一款通用的USB/RS-485/422轉換器,無需外加電源、兼容USB、RS-485、RS-422標準，能夠?qū)味说腢SB信號轉換為平衡差分的RS-485或RS-422信號，提供每線浪涌保護，以及各種原因在線路上產生的浪涌電壓并且極小的極間電容保證了RS-485/RS-422接口的高速傳輸，RS-485、RS-422端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 而不需任何握手信號(如RTS、DTR等)無需跳線設置實現半雙工(RS-485) 、全雙工(RS-422) 模式轉換，即插即用，確保適合一切現有的通信軟件和接口硬件。
UT-8422接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-485或RS-422接口設備，數據通訊速率300-921.6Kbps，支持的通訊方式有USB到RS-485、USB到RS-422轉換。
產品參數：
| 硬件規格 | 方向控制 | 采用數據流向自動控制技術，自動判別和控制數據傳輸方向 |
| 波特率 | 300-921.6Kbps，自動偵測串口信號速率 | |
| 負載能力 | 支持點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備 | |
| 傳輸距離 | RS-485/422端1200米(9600bps時)，USB口不超過5米 | |
| 接口 | 接口保護 | 浪涌保護、±15KV靜電保護 |
| 接口形式 | USB端A類接口公頭，DB9公頭的連接器連接 | |
| 數據傳輸 | 傳輸介質 | 雙絞線或屏蔽線 |
| 傳輸速率 | 128000bps到300M 38400bps到600M 9600bps到1.2KM | |
| 傳輸距離 | 0-1200米 | |
| 機械參數 | 外形尺寸 | 1555mm×36mm×16mm（長×寬×高） |
| 使用環境 | 溫度 | -25-70℃ |
| 濕度 | 5-95% | |
| 系統 | 支持Win/98/Win2000/WinXP/Vista/Win7/Win8/Win8.1/Win10/Win11/MAC/Linux等 | |

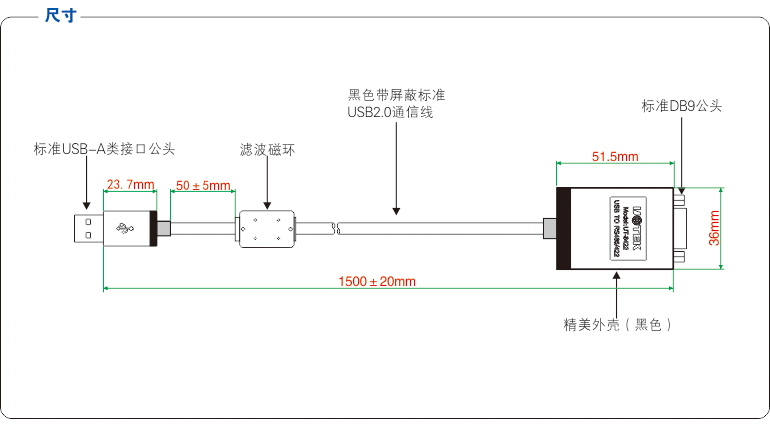

產品尺寸：
