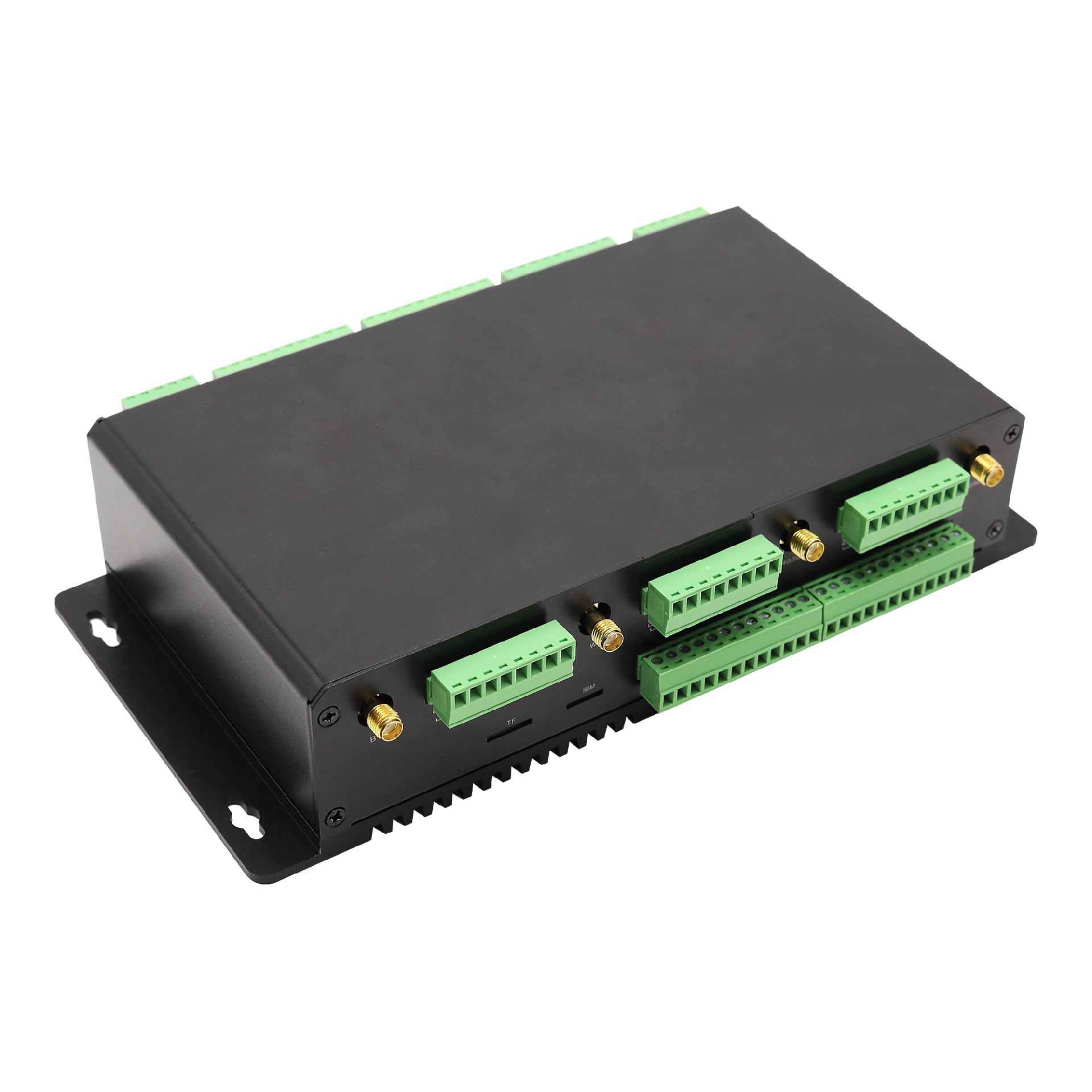

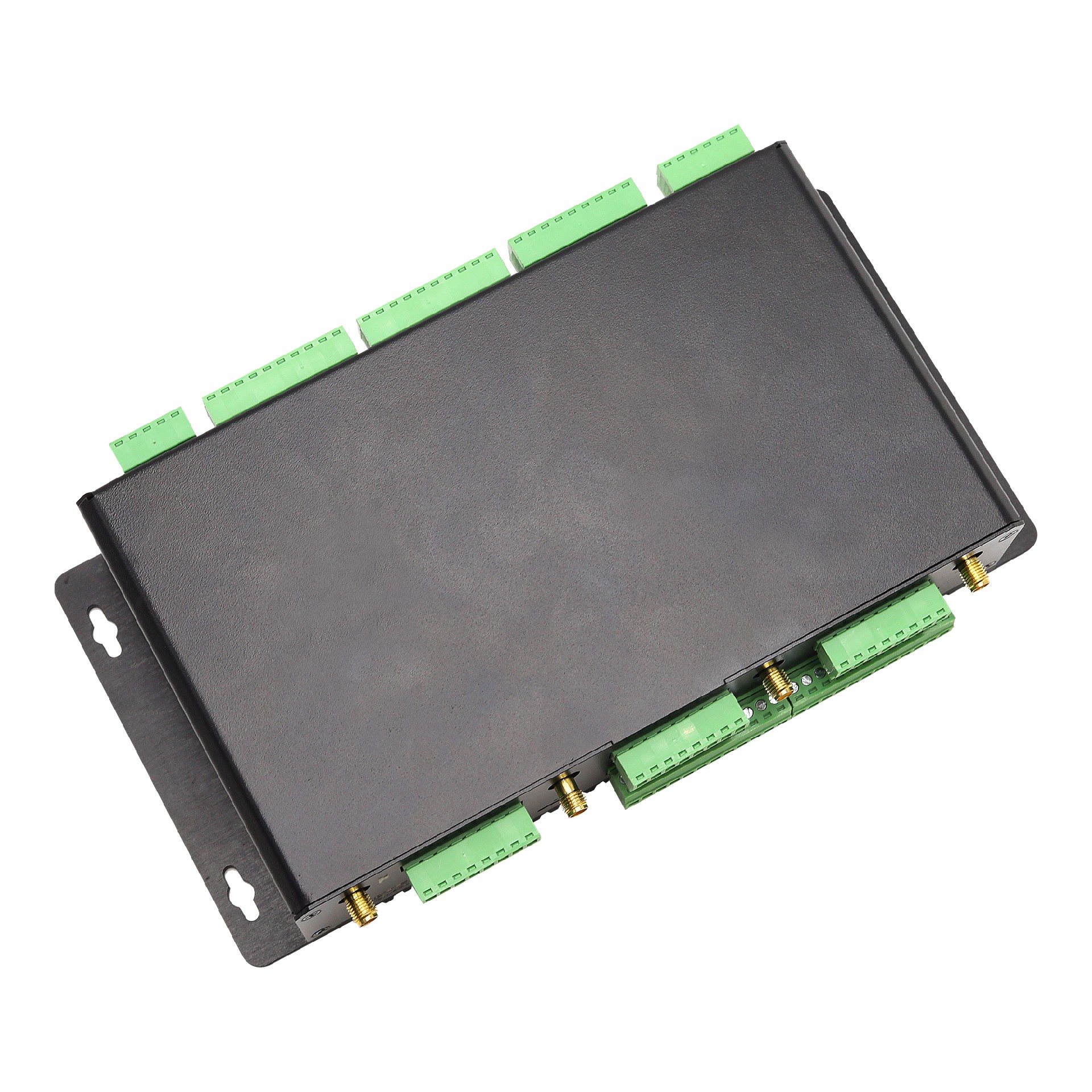

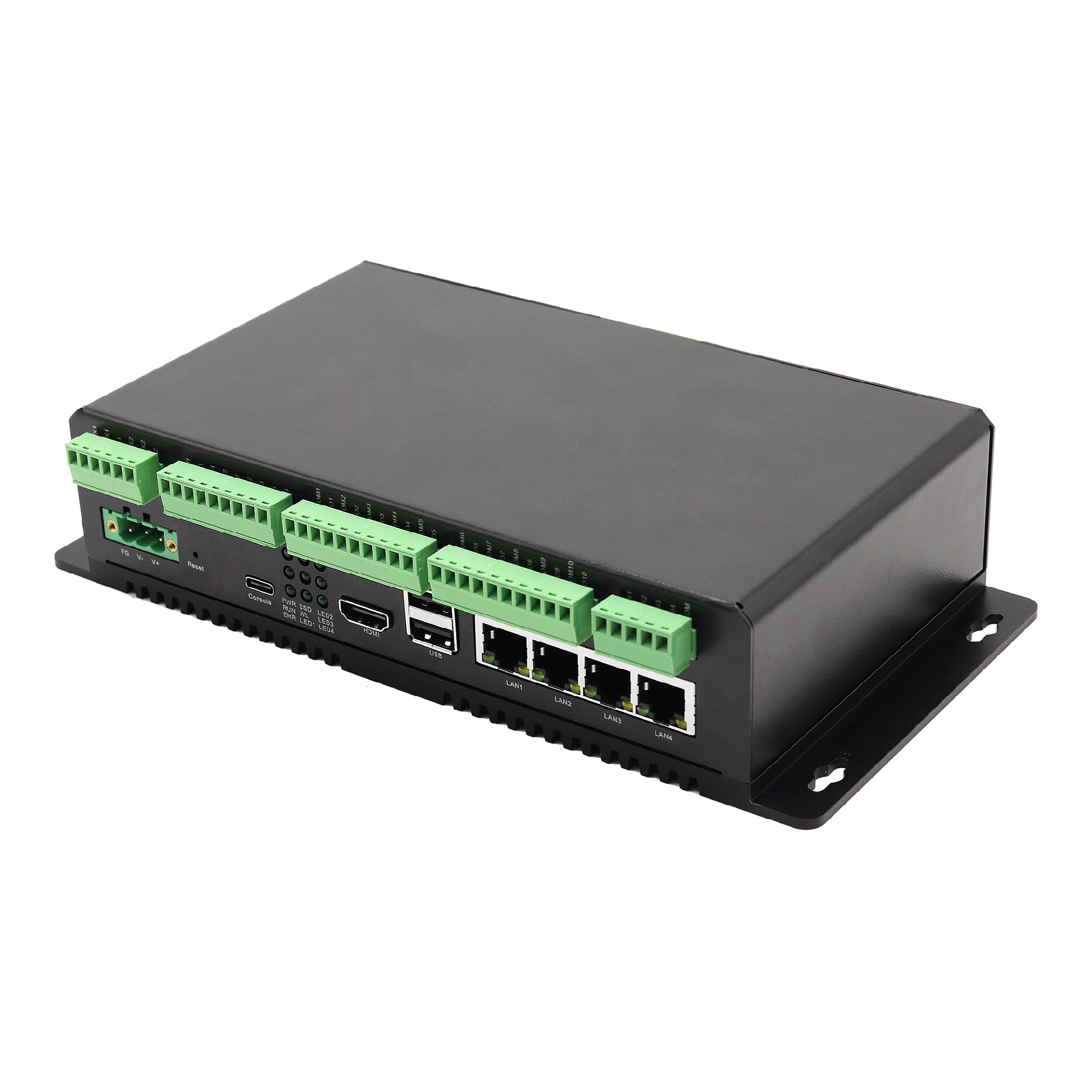

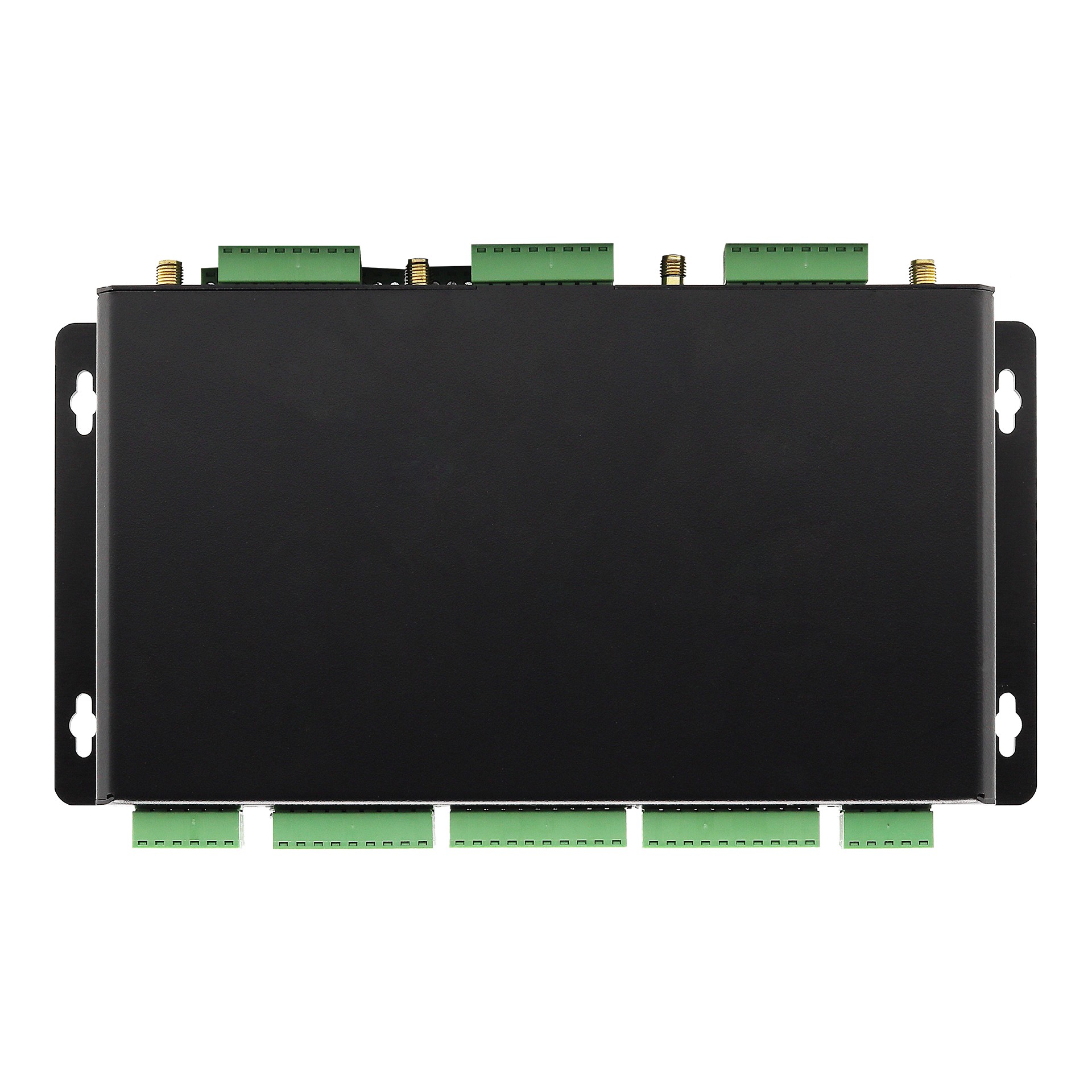

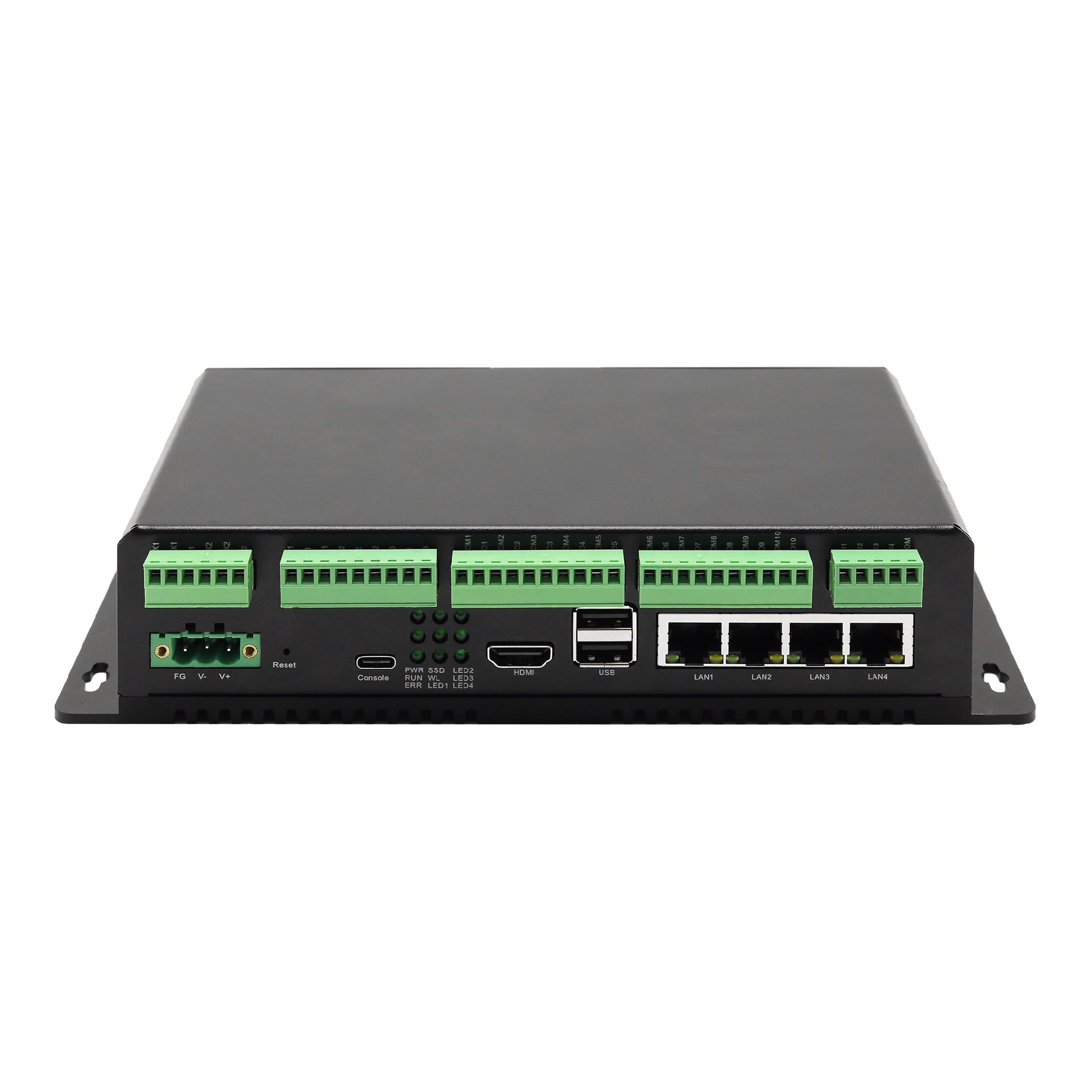

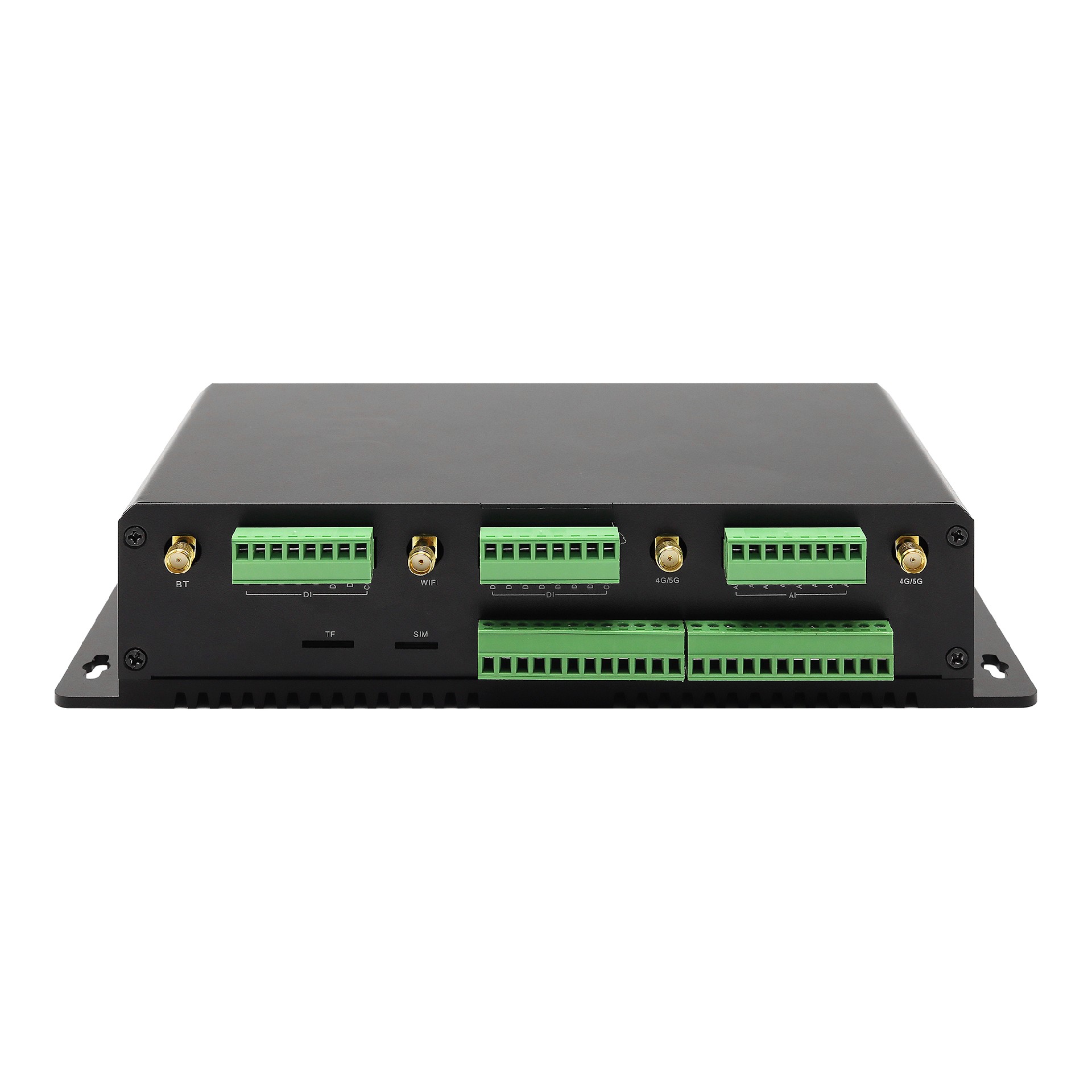

產品名稱：數字化集中控制器
產品型號：UT-GM9600
處理器：4核ARM Cortex-A55(64bit)
操作系統：Ubuntu20.04
接口：4個千兆自適應以太網口、8路RS-485，2路RS-232串口、18路DI、10路DO、3路CAN2.0接口、2個USB 2.0接口、1個HDMI 2.0接口、支持1路TF卡及1路固態硬盤擴展、支持4G、Wi-Fi、有線多網同時接入
一、產品概述
UT-GM9600系列數字化集中控制器，是面向AIoT工業物聯網領域推出的一款高性能邊緣計算機。UT-GM9600系列內置1TOPS算力，具備強大的邊緣計算能力、全面的安全性和無線接入服務等特性，可實現高達萬級的現場工業數據采集、分析、傳輸。
UT-GM9600系列具有快速部署、易用性強、支持多種工業領域應用等特點，可廣泛部署在邊緣側，滿足泛工業、能源等多種垂直領域下邊緣數據處理的應用需求。為真正意義上的設備信息化提供強大的數據計算平臺和高速的數據傳輸通路。
UT-GM9600系列采用ARM Cortex-A55四核處理器；標配4GB內存和32GB存儲；支持4路千兆獨立IP以太網口，并支持Wi-Fi無線傳輸；支持8xRS-485、2xRS-232、18xDI、10xDO、3xCAN、4G、SSD、HDMI等，性能強大，接口豐富。
UT-GM9600系列支持Linux操作系統（Ubuntu20.04、Build root 2021.11），支持二次開發，可根據用戶自身業務實現定制化應用，體現用戶使用價值，可滿足各種應用場景。
二、功能特性
超強算力，滿足邊緣數據采集和處理需求
搭載Cortex-A55四核高性能處理器
標配4GB內存，32GB存儲
集成GPU，支持OpenGLES3.2/2.0/1.1，Vulkan1.1
集成NPU，算力最高達1TOPS，支持INT8/INT16/FP16/BFP16
智能業務部署，便捷運維
數據回傳方式靈活，支持有線和WLAN、4G等方式
開放式系統架構，提供完整的SDK開發文檔
多種接口靈活可選，滿足更多工業場景需求
支持4G、Wi-Fi、有線多網同時接入
標配4個千兆自適應以太網口
標配8路RS-485，2路RS-232串口
標配18路DI、10路DO、3路CAN2.0接口
標配2個USB 2.0接口
標配1個HDMI 2.0接口
支持1路TF卡及1路固態硬盤擴展
高可靠設計，業務安全穩定可靠
工業級設計，無風扇高效散熱，可工作在-40°C~+85°C之間
WDT看門狗設計
硬件接口隔離保護，保證系統穩定
低功耗設計，寬電源輸入（9~36VDC），適用不同現場供電方式
三、規格參數：
| UT-GM9600-4-32-FW | |
| 規格名稱 | 硬件規格 |
| 主控芯片 | RK3568J |
| 4核ARM Cortex-A55，集成1TOPS NPU | |
| 支持INT8/INT16/FP16/BFP16集成Mali-G52 | |
| 支持OpenGL ES 1.1/2.0/3.2、Vulkan 1.0/1.1、OpenCL 2.0 | |
| 內存 | 標配4GB（可增配到8G） |
| 存儲 | 標配32GB（可增配到256G） |
| 操作系統 | Ubuntu20.04（可選Build root 2021.11） |
| RTC時鐘 | 內置RTC，RTC計時功能 |
| Ethernet | 4路，10/100/1000Mbps自適應RJ45網口，默認獨立IP不同網段 |
| 蜂窩網 | 1路，支持4G全網通（可選配5G red cap），2個SMA接頭，外螺紋內孔 |
| SIM卡 | 1個SIM接口，自彈式，Nano SIM卡，12.3mm x 8.8mm尺寸 |
| Wi-Fi | 1路，支持2.4GHz/5GHz，2個SMA接頭，外螺紋內孔 |
| 串口 | 8路隔離RS-485，波特率300~115200bps，2*12-PIN 3.81mm鳳凰端子 2路隔離RS-232，波特率300~115200bps，1*6-PIN 3.81mm鳳凰端子 |
| DI | 18路光電隔離DI，DI1~4支持濕節點輸入，+9~24V輸入為logic high，1*5-PIN 3.81mm鳳凰端子，DI5~18支持干節點輸入，2*8-PIN 3.81mm鳳凰端子 |
| DO | 10路DO，繼電器常開輸出，隔離觸點負載（阻性）5A/250VAC/30VDC，最大切換電壓250VAC/30VDC，最大切換電流5A，2*10-PIN 3.81mm鳳凰端子 |
| CAN | 3路隔離CAN2.0B，125K/250kbps，1*9-PIN 3.81mm鳳凰端子 |
| AI | 4路AI輸入，0-20mA，0-10V，24bit，采樣率8ksps，1*8-PIN 3.81mm鳳凰端子 |
| USB | 2路Type-A USB 2.0 Host |
| Console | 1路Type-C調試串口 |
| TF卡 | 1路，支持Micro SD（TF）卡存儲擴展 |
| SSD | 1路內置，支持2242 M.2 SATA硬盤擴展，或Mini PCI-E mSATA硬盤（和4G/5G red cap模塊復用接口） |
| 顯示輸出 | 1路HDMI 1.4/2.0 |
| 電源輸入 | 24V DC，輸入范圍：9V~36V DC，1*3-PIN 5.08mm鳳凰端子 |
| 復位按鈕 | 支持設備復位重啟 |
| 指示燈 | 9路，PWR電源指示燈，常亮為電源正常，RUN系統運行狀態燈，閃爍為系統正常，SSD狀態燈，常亮為SSD運行正常，ERR錯誤告警指示燈，WL 4G/無線運行狀態燈，LED1~4用戶自定義狀態燈 |
| 掉電保護 | 支持約5秒 |
| 接地保護 | 1個接地螺絲 |
| EMC | GB/T17626-4-2（ESD，靜電放電抗擾度），Level 3，空氣放電：±8kV，接觸放電：±6kV |
| GB/T17626-4-4（EFT，電快速瞬變脈沖抗擾度），Level 3，電源：±2kV，信號：±1kV | |
| GB/T17626-4-5（Surge，浪涌沖擊抗擾度），Level 3，電源/信號：共模±2kV，差模±1kV | |
| 看門狗 | 支持硬件看門狗 |
| 尺寸 | 產品尺寸：長x寬x高=230x114x50mm（不含安裝件），包裝尺寸：長x寬x高=328x238x67mm |
| 重量 | 產品重量：1.25kg，包裝重量：1.65kg |
| 工作環境 | 工作溫度：-40℃~+85℃，相對濕度5%~95%（無凝霜） 儲存溫度：-40℃~+85℃，相對濕度5%~95%（無凝霜） |
| 外殼 | 金屬外殼設計，保護等級IP40 |
| 安裝方式 | 桌面式，壁掛式，導軌式 |
| 軟件功能 | 提供二次開發接口協議，調用設備各個接口功能 |

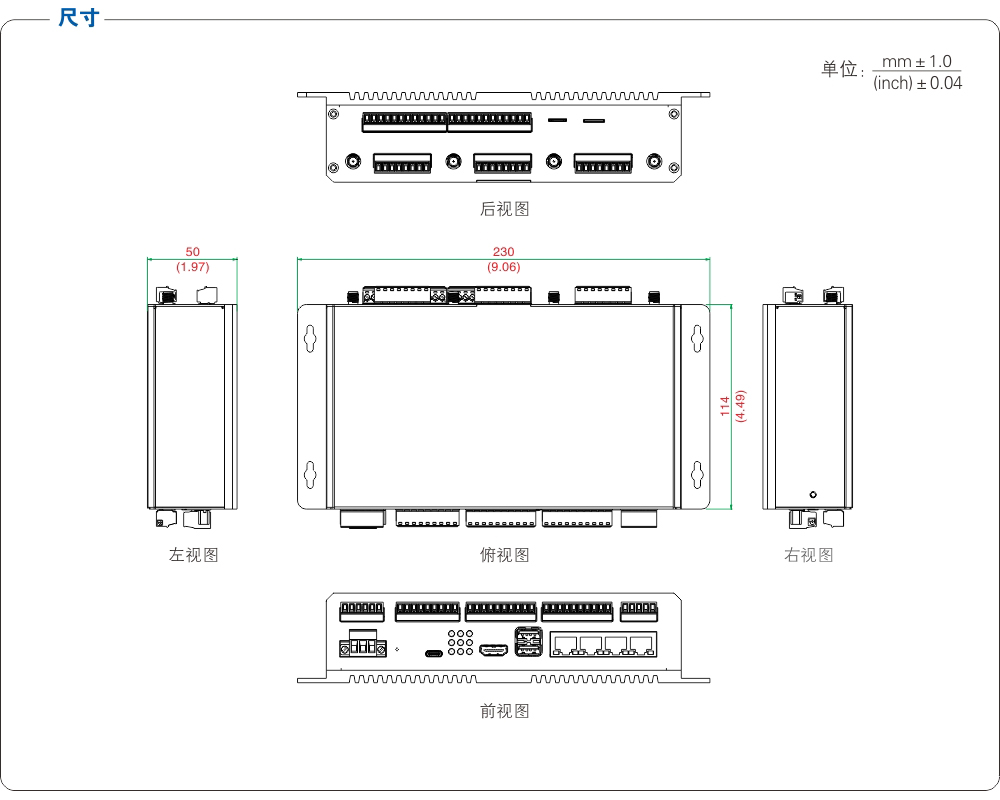

四、產品尺寸

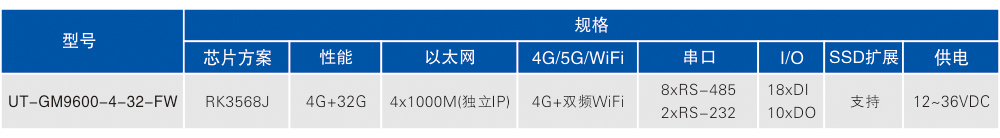

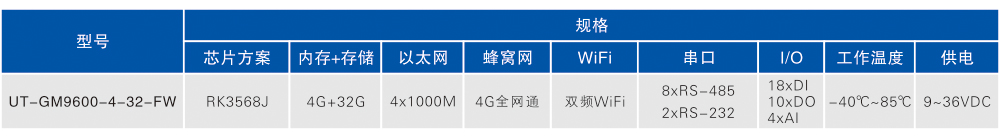

五、訂購信息
