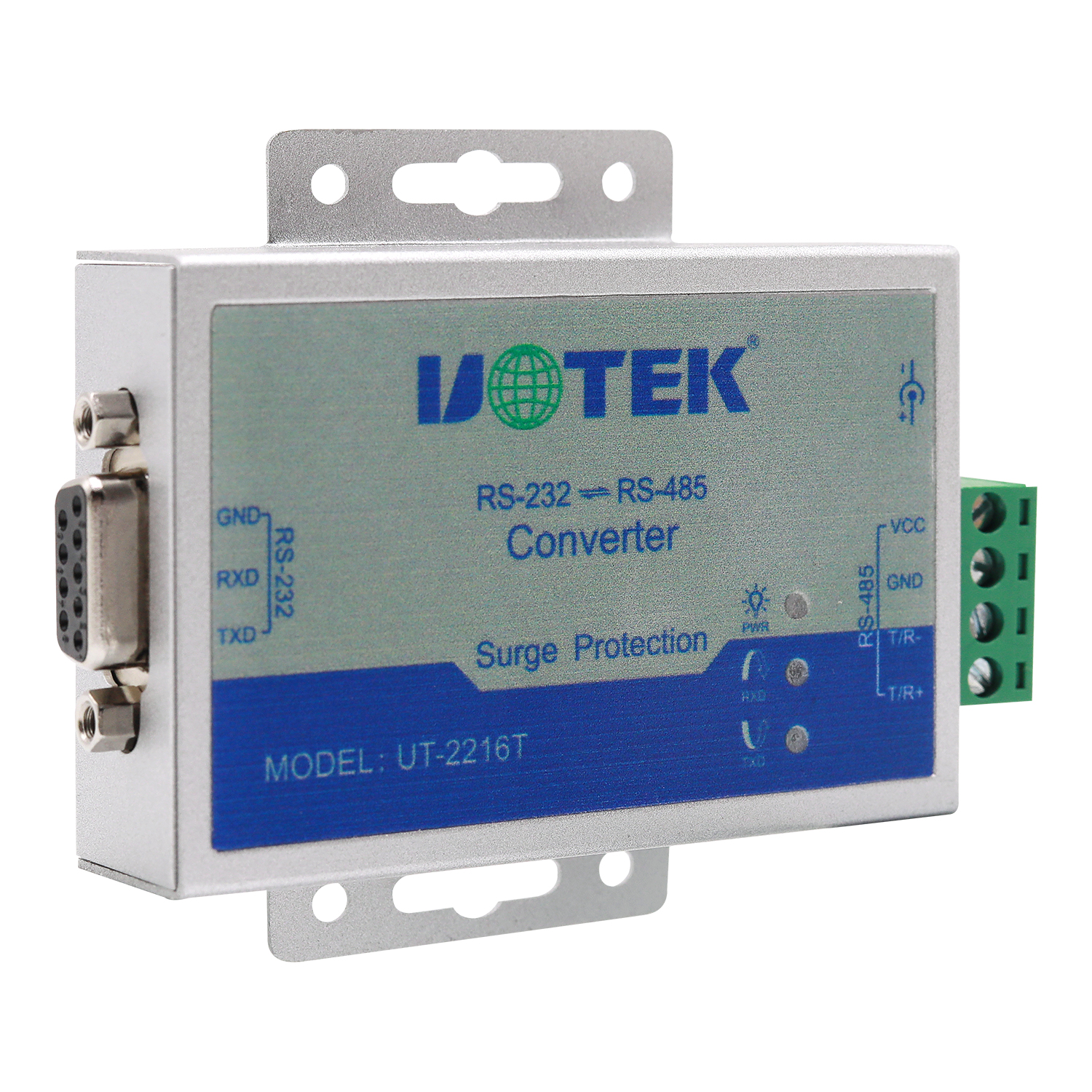

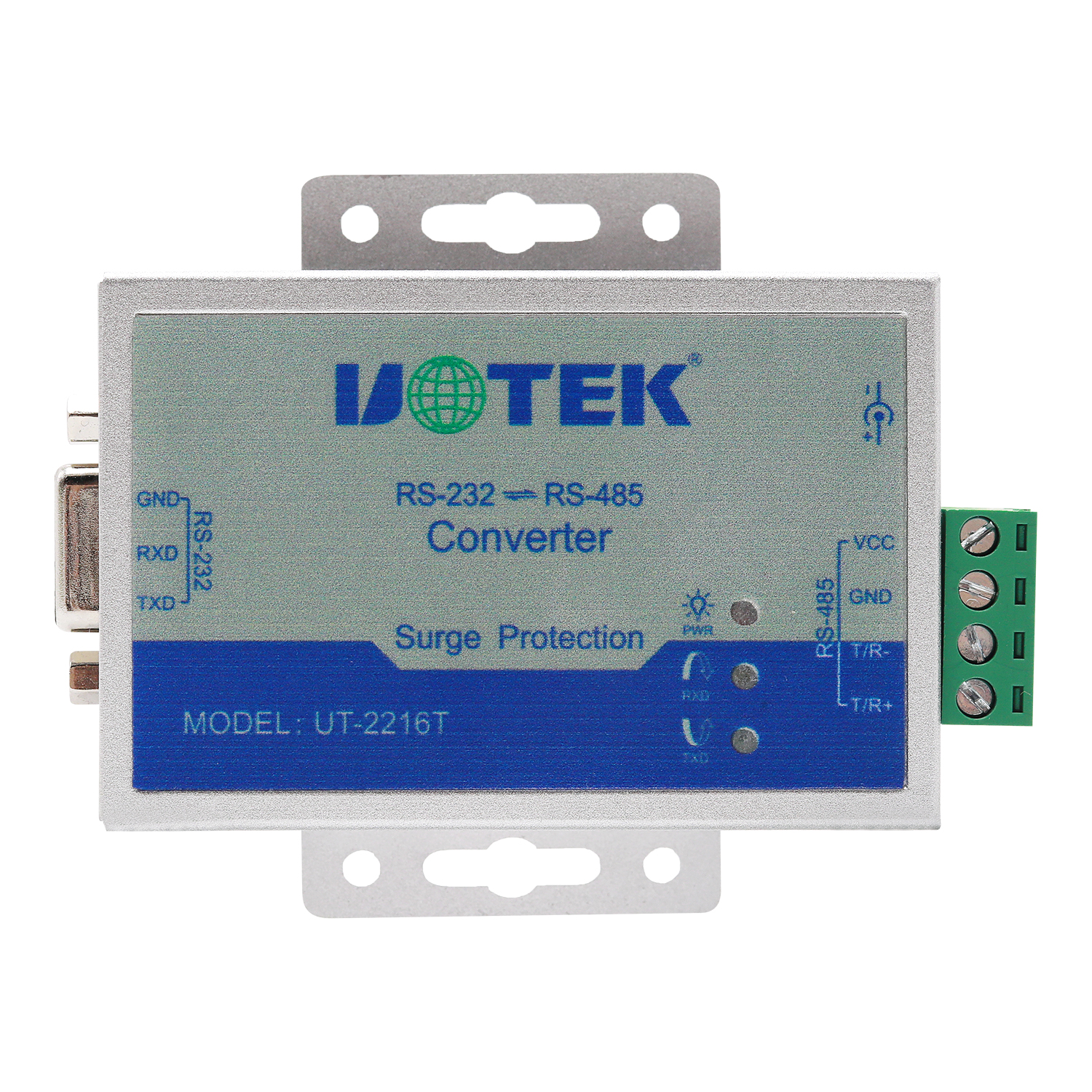

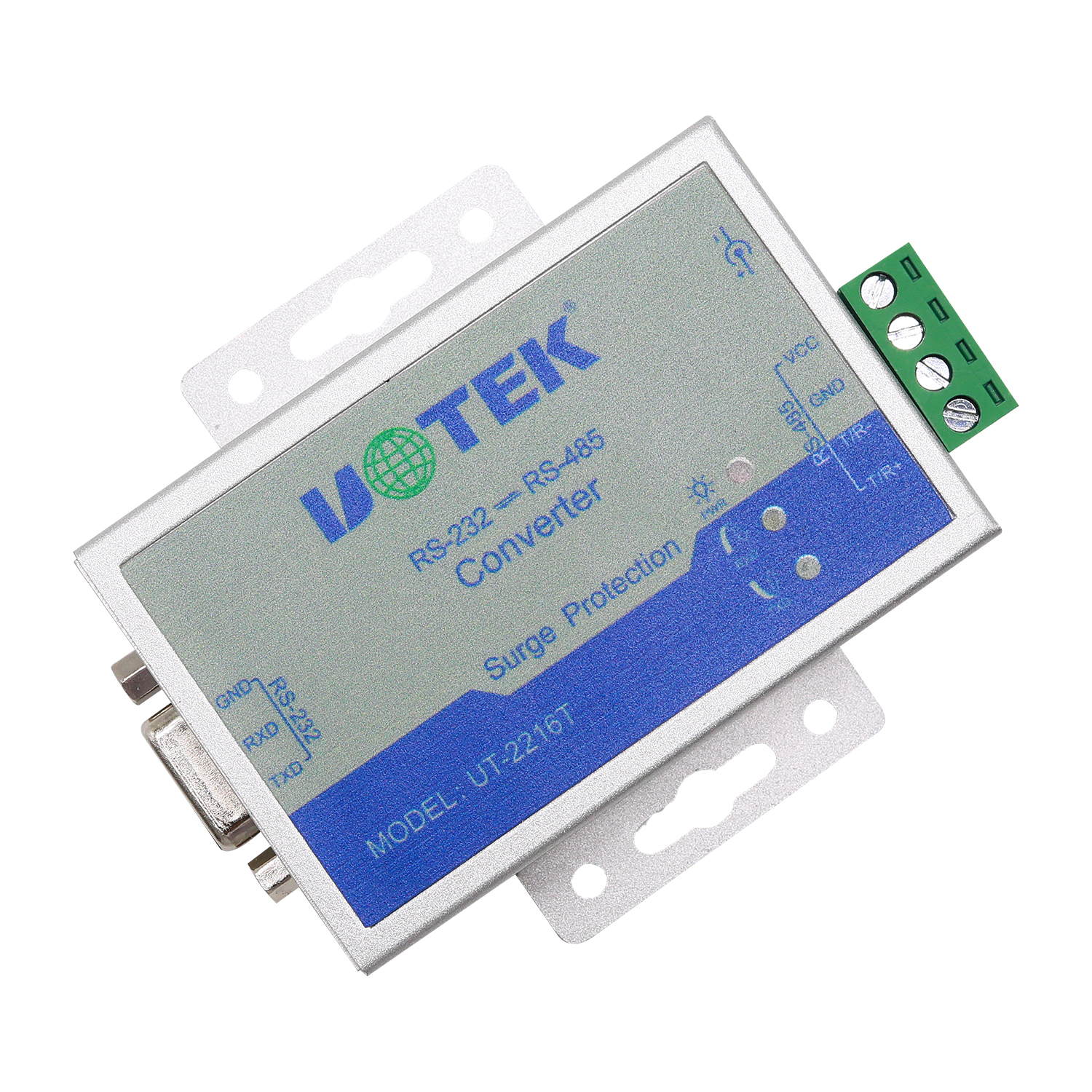

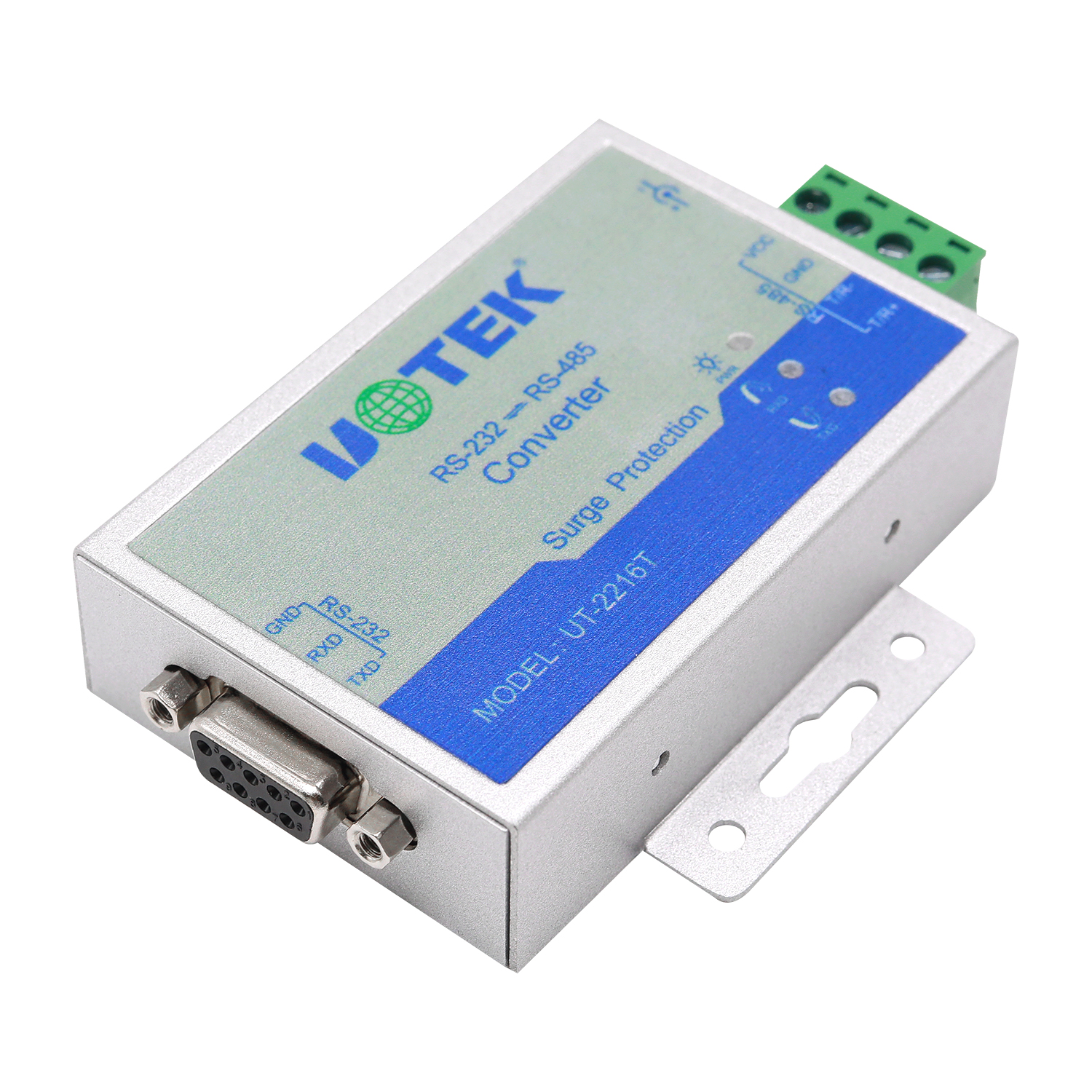

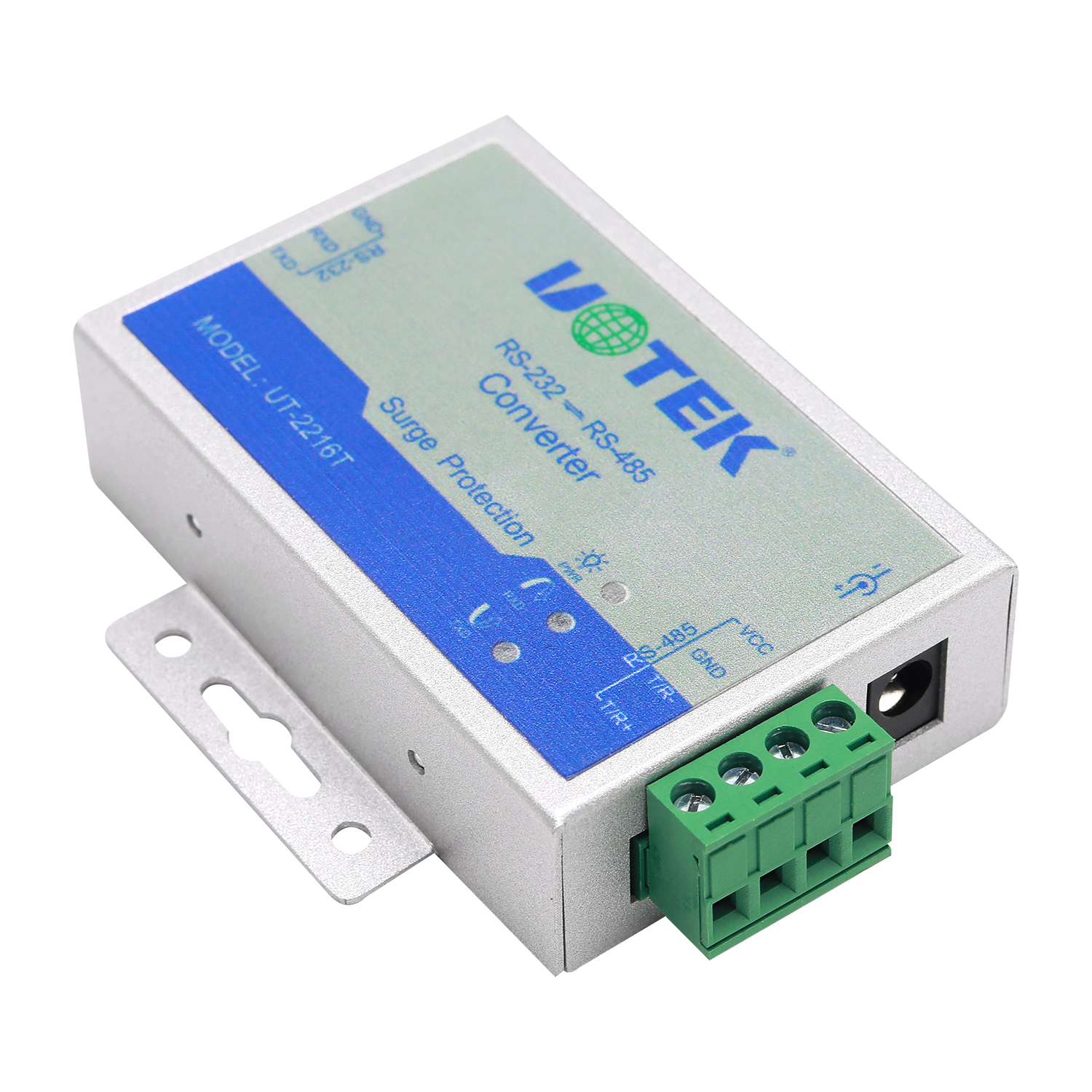

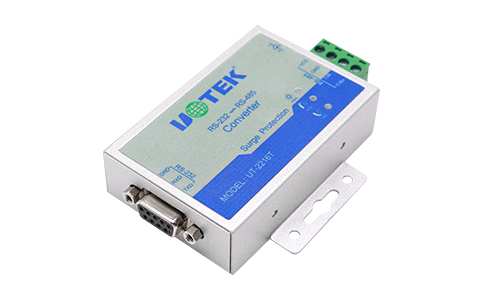

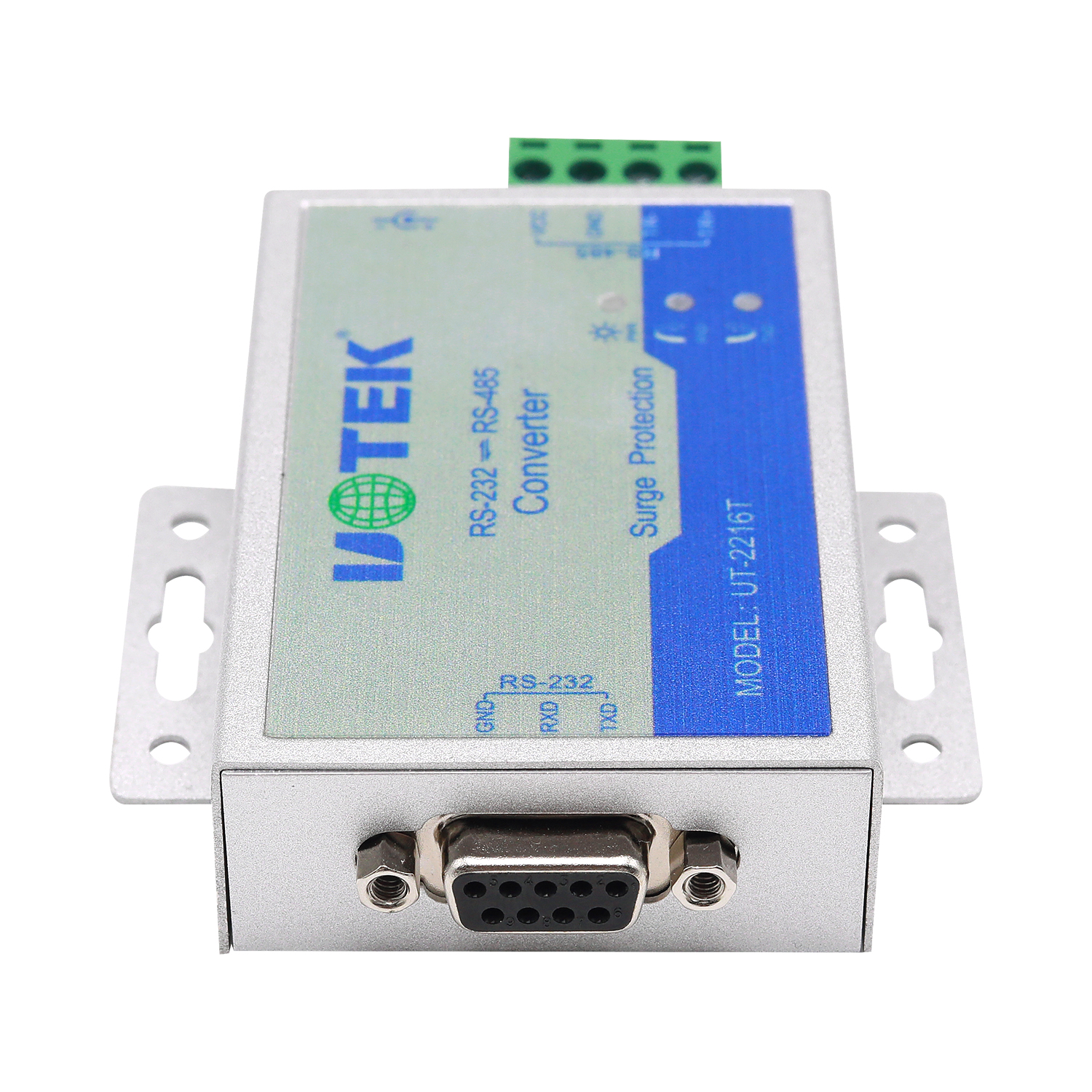

產品名稱：RS-232轉RS-485接口轉換器
產品型號：UT-2216T
接口特性：接口兼容EIA/TIA的RS-232C、RS-485標準
防護等級：RS-232/RS-485接口每線600W的雷擊浪涌保護
工作溫度：-40℃ 到 85℃，相對濕度為5%到95%
產品概述：
UT-2216T接口轉換器、兼容RS-232C、RS-485標準，能夠將單端的RS-232信號轉換為平衡差分的RS-485信號，內置快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-485接口，采用當今先進的TVS(TRANSIENTVOLTAGESUPPRESSOR)瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電(LIGHTNING)，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-485接口的高速傳輸，轉換器內部帶有零延時自動收發轉換，獨有的I/0電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現半雙工(RS-485)模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何軟件的修改。
UT-2216T接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-485接日設備，數據通訊速率300bps-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式RS-232到RS-485轉換。
功能特性：
支持RS-232轉RS-485接口轉換器
產品參數：
1、接口特性：接口兼容EIA/TIA的RS-232C、RS-485標準
2、電氣接口：RS-232接口輸入DB9F帶螺母（可選三位5.08接線端子）
RS-485接口輸出、電源輸入四位5.08接線端子
電源輸入DC插座（備用）
3、保護等級：RS-232/RS-485接口每線600W的雷擊浪涌保護
4、工作方式：異步半雙工差分傳輸
5、信號指示：三個信號指示燈電源(PWR)、發送(TXD)、接收(RXD)
6、傳輸介質：雙絞線或屏蔽線
7、傳輸速率：115.2kbps 到300m
38.4kbps到 600m
9600 bps 到 1.2km
8、外形尺寸：93mm×74mm×22mm
9、使用環境：-40℃ 到 85℃，相對濕度為5%到95%
10、傳輸距離：300m-1200m（115200bps-9600bps）
硬件安裝及應用：
安裝UT-2216T接口轉換器前請先仔細閱讀產品說明書，將RS-232通信電纜、電源（9-24VDC）、RS-485通信電纜分別接入對應接口。本產品采用DB9F（或5.08三位接線端子）和5.08四位接線端子，無需跳線設置自動實現RS-485通信方式，可使用雙絞線或屏蔽線，連接、拆卸非常方便。 TXD代表RS-232發送數據，RXD代表接收數據。T/R+T/R-代表發送、接收A+/B-，VCC 代表輸入電源， GND 代表公共地線，支持點到點、點到多點、半雙工通信接兩根線T/R+、T/R-。
